Ürün ayrıntıları:
|
| Malzeme: | fiber boru | Renk: | Bej |
|---|---|---|---|
| anma gerilimi: | 600Vdc | Anma akımı: | 1000A |
| Kapasiteyi aşmak: | 50kA | Standart: | IEC60269, UL248 |
| kullanım: | Aşırı Yük Koruması, Şarj İstasyonu | anahtar kelime: | NH Tipi HRC Sigorta |
| Vurgulamak: | 50kA NH Tipi HRC Sigorta,UL248 NH Tipi HRC Sigorta,Termal hrc sigorta 100 amp |
||

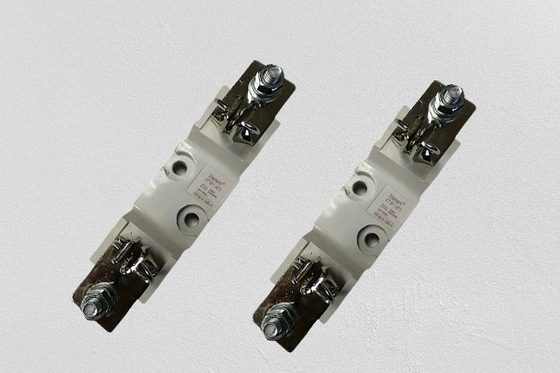

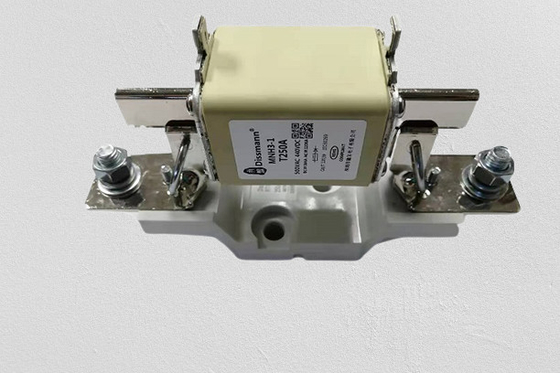

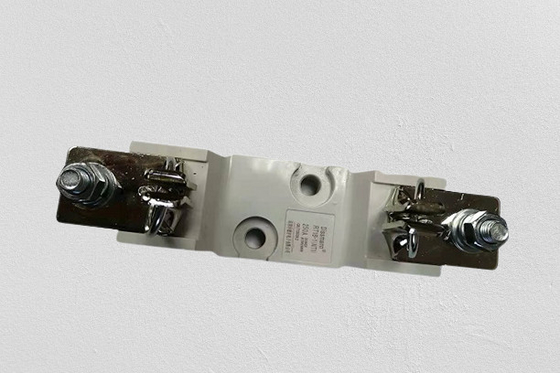

NH Tipi HRC Sigorta Çoklu Modeller Termal 100a 250a 300a Sigorta ve Sigorta Tabanı
Malzeme:
Noumenon: fiber boru
Pimler: Alaşım
Özellikler:
Yüksek Kesme Kapasiteli Sigorta
Birçok çeşit Yüksek Kesme Kapasiteli Sigorta
Mevcut derecelendirme: 6A-630A
Voltaj derecesi: AC500V/DC440V veya daha düşük
Kapasiteyi aşmak:AC500V/120kA DC440V/50kA
Ürün tanıtımı:
|
anma gerilimi |
AC500V/DC440V |
Tip Koruma |
aR |
| Anma akımı | 6A-630A |
Kapasiteyi aşmak |
AC500V/120kA DC440V/50kA (zaman sabiti15-20ms) |
|
Gereksinimi Karşılayın |
UL248-13,IEC60269.4 AB ve Rosh Direktifi |
Notlar |
Ürünün genel boyutları (mm)
| MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
| a1 | 7,85±1,5 | 135±2,5 | 150±2,5 | 150±2,5 |
| a20-5 | 54 | 72 | 72 | 72 |
| a3 | 45±1.5 | 62±2,5 | 62±2,5 | 62±2,5 |
| f(Maks) | 15 | 15 | 15 | 18 |
| b±0.2 | 15 | 20 | 25 | 32 |
| e1±3 | 57 | 62 | 72 | 82 |
| e2 | 29±1 | 48±2 | 58±2 | 67±3 |
EV Sigortasının ürün tipi
| modeli | Anma akımı | ben2t(A2s) | Güç dağılımı | Beden kodu | |
| 总 | |||||
| MNH3-00-T6A | 6 | 14 | 137 | 1.7 | 0 |
| MNH3-00-T10A | 10 | 60 | 280 | 2 | |
| MNH3-00-T16A | 16 | 280 | 960 | 3.1 | |
| MNH3-00-T20A | 20 | 580 | 2200 | 3.3 | |
| MNH3-00-T25A | 25 | 1050 | 3900 | 3.5 | |
| MNH3-00-T32A | 32 | 2050 | 5900 | 4.1 | |
| MNH3-00-T40A | 40 | 3800 | 9700 | 4.9 | |
| MNH3-00-T50A | 50 | 5200 | 13500 | 5.3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6.3 | |
| MNH3-00-T80A | 80 | 10500 | 30500 | 6.9 | |
| MNH3-00-T100A | 100 | 1500 | 59000 | 8.5 | |
| MNH3-00-T125A | 125 | 39500 | 119000 | 9.5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11.5 | |
| MNH3-1-T80A | 80 | 9900 | 29800 | 7.8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9.6 | |
| MNH3-1-T125A | 125 | 39000 | 11800 | 11.5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12.8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |

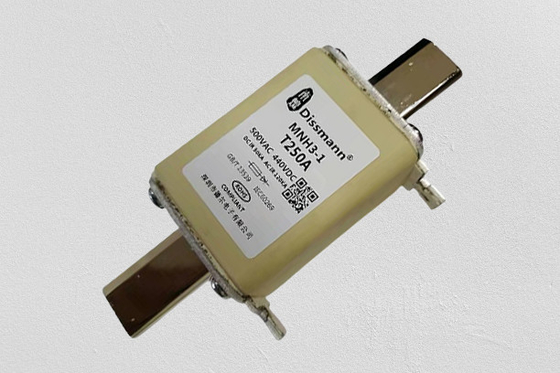

| MNH3-1-T250A | *250 | 240000 | 498000 | 20 | |
| MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13,5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| MNH3-2-T224A | 224 | 155000 | 380000 | 17.5 | |
| MNH3-2-T250A | *250 | 220000 | 485.000 | 21 | |
| MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
| MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
| MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
| MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
| MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
| MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
| MNH3-3-T400A | *400 | 720000 | 1650000 | 31 | |
| MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
| MNH3-3-T500A | *500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
Ürün Açıklaması
Bu seri sigorta AC 50Hz için uygundur, anma gerilimi 660V'a, anma akımı 1000A'e kadardır. Esas olarak elektrik tesisatında devreyi aşırı yükten ve kısa devreden (gG/GL) korumak için kullanılır; ayrıca yarı iletken cihazı korumak için de türetilebilir. ve diğerleri kısa devreden (aR) ve kısa devreden (aM) elektrik motorundan komple set taksit.Bu seri sigorta için nominal kesme kapasitesi 120KA'dır. Bu seri sigorta, ulusal standart GB13539 ve Uluslararası elektrik komitesi standardı IEC60269'a uygundur.
