Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 200A | anma gerilimi: | 500VDC |
| Kapasiteyi aşmak: | DC50KA | Sertifika Standardı: | UL248, IEC60268 |
| Sertifika numarası: | E496054 | Başvuru: | elektrikli araç sürüş güç sistemi, enerji depolama |
| Vurgulamak: | ev şarj sigortası 200 amper,dc500v sigorta 200 amper,yüksek kesme kapasiteli 200a sigorta |
||

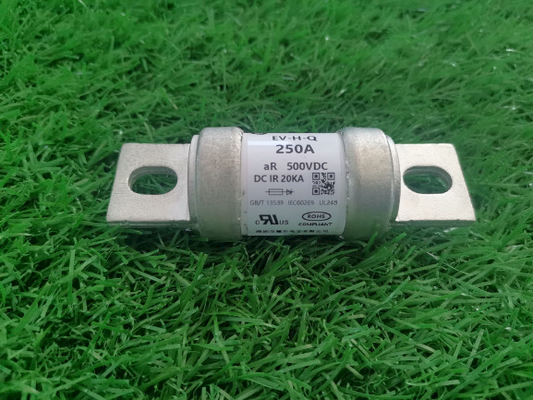

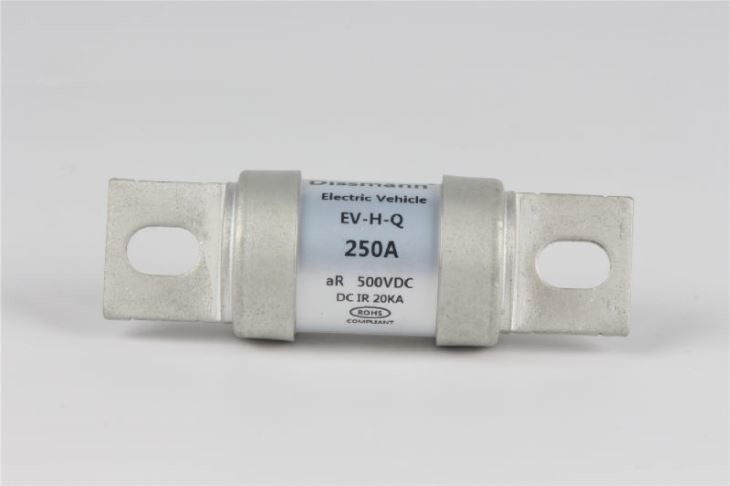

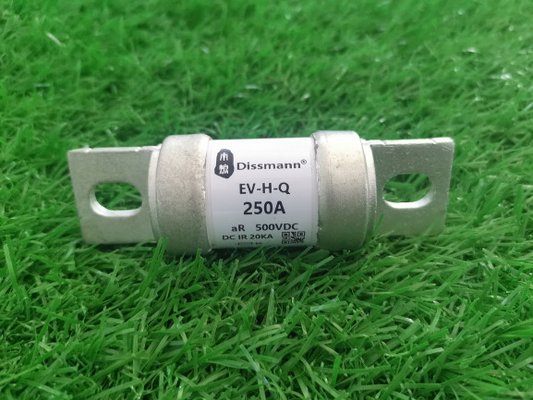

EV Şarj Cihazı için Seramik Cıvatalı Yarı İletken Sigorta 500VDC
1. Ürün Temel Bilgileri:
Seramik cıvata sigortası, performansa uygun UL248,IEC60268
Oran Gerilimi: 500VDC,Anma Akımı: 200A,Kırma Kapasitesi: DC50KA
Uygulama standartları UL248, IEC60268, AB ve Çin RoHS Direktiflerine Uygunluktur.
Alınan UL sertifikası, sertifika numarası: No: E496054
2.Ürün özellik listesi:
| modeli |
Anma akımı A |
%100 voltaj düşüşü mV |
enerji integrali I2t(A2s) |
Kurulum |
| EV-HQ-200 | 200 | 185 | 60300 |
Montaj cıvatası M8 Önerilen tork 11N.m |
3. Ürün Malzemesi:
| Bileşen | Malzeme |
| Erimek | Bakır veya gümüş |
| uç kapağı | Bakır alaşımlı kalay kaplama |
| Montaj ayakları | Bakır alaşımlı kalay kaplama |
| Ontoloji | seramik boru |
| İstifleme | kuvars kumu |
4. Ürün Boyutu:
| modeli | Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
5.Ürün Türü:
| modeli | Anma akımı | I²t(A²s) | Güç tüketimi | Beden Kodu | Düzenlemek | |
| ark öncesi | kaynaştırma | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Montaj Cıvatası M10 tavsiye edilen tork 20N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
6. Mekanik özellikler
6.1 Bakır kapak
Sigorta bağlantısı hasar görmediğinde bakır kapağın çıkarılmamasını sağlamak için bakır kapak sıkıca perçinlenmelidir.Numune 24 saat 15°C-35°C'de suya batırıldıktan ve çıkarıldıktan sonra, her bir uç kapağa 5N'ye eşit bir çekme kuvveti uygulayın ve 1 dakika bekletin.Bakır kapak düşmemelidir.
6.2 Çekme testi
Bakır kapağı sigortanın bir ucuna sabitleyin ve ardından diğer ucundaki bakır kapağa yatay eksen boyunca 100N gerilim uygulayın.Her iki uçtaki bakır kapaklar gevşek olmamalı ve boru gövdesi kırılmamalıdır.
6.3.Tüp mukavemet testi
Her iki uçtaki bakır kapaklar sabitlendikten sonra seramik borunun ortasına 200 N basınç uygulayın ve boru gövdesi kırılmamalıdır.
