Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 20A-100A | anma gerilimi: | 80VDC-1000VDC |
| Kapasiteyi aşmak: | DC33KA | anahtar kelime: | Solar PV sigortası |
| Vurgulamak: | 10*38 solar pv sigortalar,silindirik solar pv sigortalar,solar pv kartuş sigortalar |
||

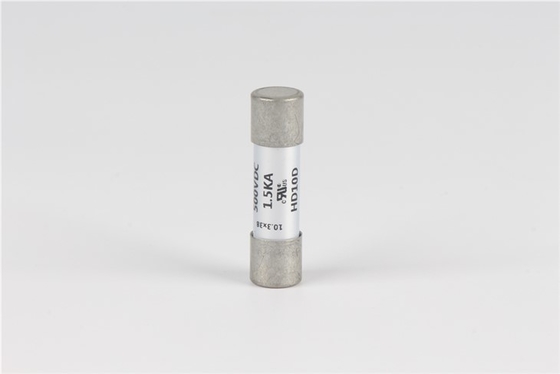

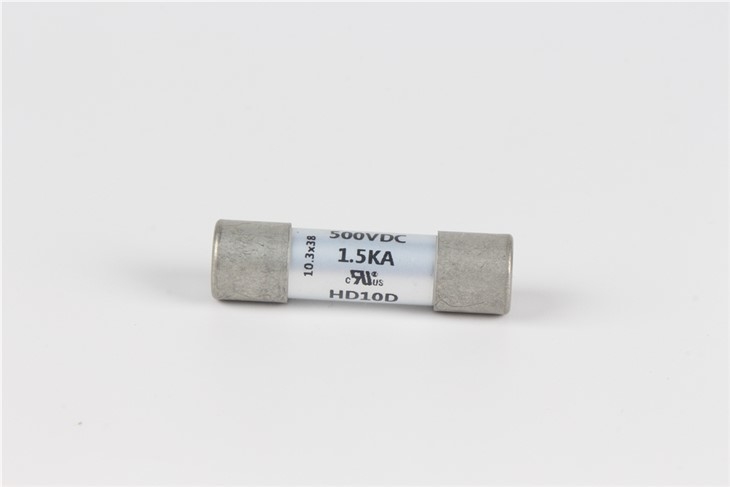

10*38mm 500VAC Solar PV Kartuş Sigortası
1.Temel Bilgiler:
Anma Akımı: 20A-100A
Anma Gerilimi:80VDC-1000VDC
Kırma Kapasitesi:AC33KA
Gereksinimi karşılayın:UL248,IEC60127,EU ve ROSHS Detective
2. Uygulanabilir Standartlar:
2.1HD10X serisi ürünler, ilgili standart UL248 ile uyumludur.
3. Ürün Malzemesi:
|
Bileşen |
Malzeme |
Miktar |
|
Tel |
Gümüş-bakır alaşımı |
1 |
|
kap |
Kalay kaplı bakır alaşımı |
2 |
|
Gövde |
Seramik tüp |
1 |
|
dolgu |
Sigorta kumu |
Tutar |
4.Teknik Veriler:
|
Parça Numarası |
Mevcut Derecelendirme (Amper) |
Enerji İntegralleri I2T(A2S) |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5. Ürün Boyutu:
6.Elektrik Performansları
6.1, Test Durumu
Tüm elektrik testleri 25±3℃ ortam sıcaklığında gerçekleştirilir.Ortam sıcaklığının test sırasında 5℃'den fazla değişmesine izin verilmez ve bu sınırlar içinde olmalıdır.
6.2, Mevcut Derecelendirme Kapasite Testi
Sigorta, test edilen koşulların nominal akımının %100 katına bağlandığında, 4 saat içinde devrenin bağlantısı kesilmemelidir, sigorta akım erimez, tüp kırılmaz.
6.3, Ark Öncesi Zaman-Akım Karakteristiği
Aşağıdaki tablodaki akım sigortadan geçerken açılma süresi aşağıdaki tablodaki gereksinimlere, yani ark öncesi zamana uygun olmalıdır.Ayrıca, sigorta tüpünde hasar veya kapakta kırılma meydana gelmeyecektir.
| 熔断电流/ Anma Akımının %'si | 熔断时间/ Açık Zaman |
| %200 | ＜2dk |
7, Paketleme Detayları
7.1, Ambalaj Miktarı
Küçük iç kutu başına 10 adet, iç büyük kutu başına 10 adet küçük kutu.
B: başına 10 iç büyük kutu.
C: 1 küçük ambalaj etiketli her küçük kutu, 1 ambalaj etiketli her kutu, 1 Giden denetim raporu içeren her kutu.
Not: Bu paket sadece referans içindir ve asıl paketleme kriterdir.
7.2, Paketleme, ürünlerin nakliye veya depolama sırasında nemi emmeyecek veya hasar görmeyecek şekilde yapılacaktır.
