Ürün ayrıntıları:
|
| Malzeme: | Seramik | Sertifika: | UL |
|---|---|---|---|
| Koruma Tipi: | aR | Kapasiteyi aşmak: | DC20KA/AC100KA |
| Vurgulamak: | DC750V Elektrikli Araç Sigortası,EV Yüksek Kırılma Kapasiteli Sigorta |
||
Bu ürün serisi, küçük boyutlu, hızlı kaynaştırma, düşük I2t, yüksek güvenilirlik vb. özelliklere sahip yuvarlak boru cıvata tipi sigortalardır. Frekans dönüştürücünün, doğrultucunun, invertörün, çeşitli güç kaynaklarının kısa devre ve yedek koruması için uygundur. ve diğer yarı iletken ekipmanların yanı sıra güç pili, motor, kondansatör, tel ve diğer ekipman ve cihazlar.Bu ürün, iyi bir titreşim direncine ve alev geciktiriciliğe sahiptir ve demiryolu taşımacılığı, motorlu taşıtlar ve diğer titreşimli ortam uygulamaları için uygundur.
1.DC750V EV-PQ serisi sigorta (Anma akımı: 10A-500A, Koruma tipi: aR, Kesme kapasitesi: DC20KA/AC100KA)
| Modeli | Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-PQ | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 | 20 |
Ürün tipi:
| Modeli | Anma akımı | I²t(A²s) | Güç tüketimi | Beden Kodu | Düzenlemek | |
| ark öncesi | Kaynaştırma | W | ||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 | Montaj Cıvatası M10 tavsiye edilen tork 20N·m |
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 | Montaj Cıvatası M12 tavsiye edilen tork 28N·m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 | 140 | ||

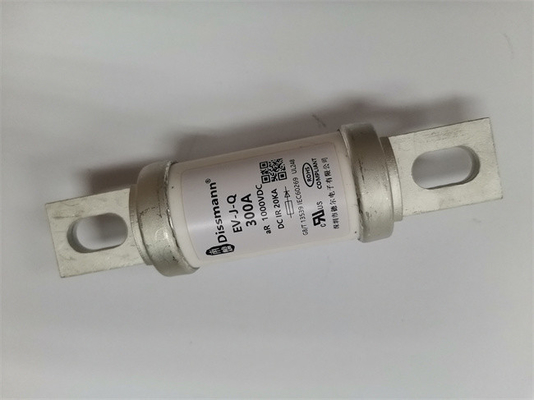

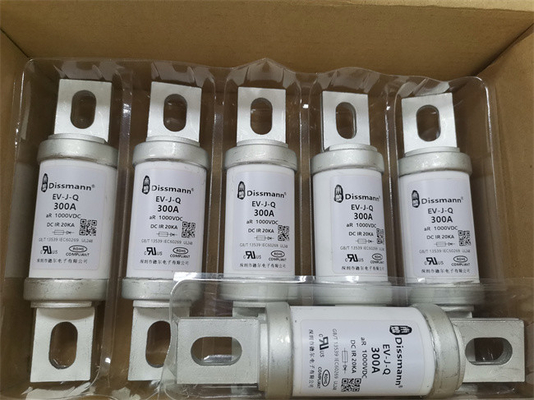

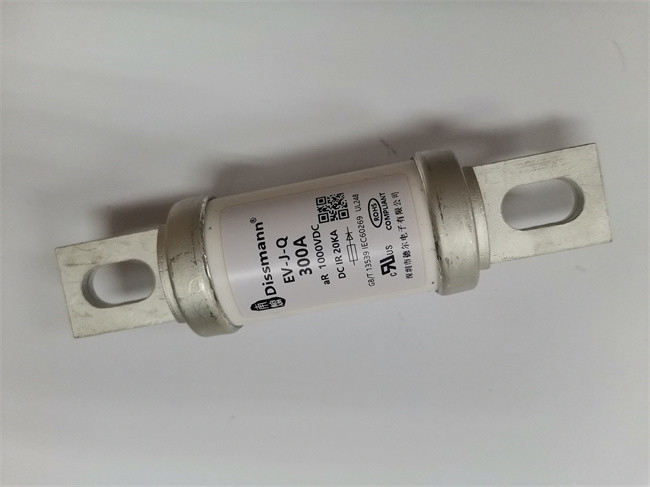

1.DC1000V EV-JQ serisi sigorta (Anma akımı: 10A-800A, Koruma tipi: aR, Kesme kapasitesi: DC20KA/AC100KA)
| Modeli | Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
Ürün tipi:
| Modeli | Anma akımı A | I²t(A²s) |
Güç tüketimi W |
Beden Kodu |
Düzenlemek | |
| ark öncesi | Kaynaştırma | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Montaj Cıvatası M10 tavsiye edilen tork 20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Montaj Cıvatası M12 tavsiye edilen tork 28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
EV sigortasının Uygulamaları:
