Ürün ayrıntıları:
|
| Malzeme: | Elyaf tüpü | Sertifika: | UL |
|---|---|---|---|
| Koruma Tipi: | aR | Kapasiteyi aşmak: | DC50KA/AC100KA |
| Anma Gerilimi: | AC/DC1000V | Anma akımı: | 5A-800A |
| Vurgulamak: | DC30ka Elektrikli Araç Sigortaları,800amp Yüksek Kesme Kapasiteli Sigorta |
||

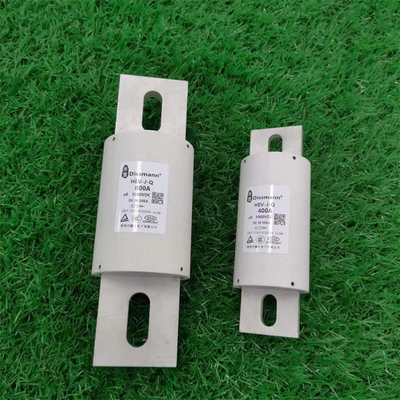

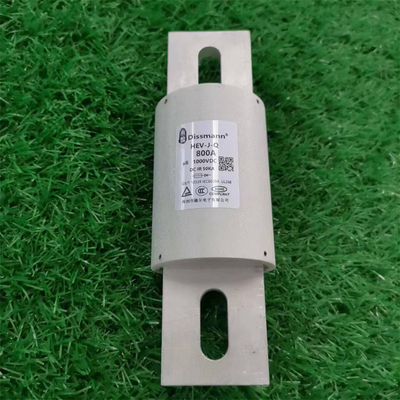

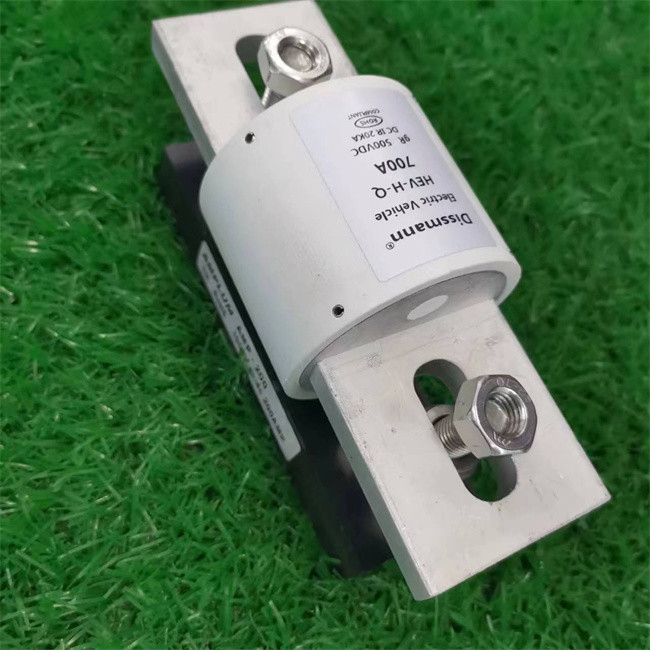

Bu ürün serisi, küçük boyutlu, hızlı kaynaştırma, düşük I2t, yüksek güvenilirlik vb. özelliklere sahip yuvarlak boru cıvata tipi sigortalardır. Frekans dönüştürücünün, doğrultucunun, invertörün, çeşitli güç kaynaklarının kısa devre ve yedek koruması için uygundur. ve diğer yarı iletken ekipmanların yanı sıra güç pili, motor, kondansatör, tel ve diğer ekipman ve cihazlar.Bu ürün, iyi bir titreşim direncine ve alev geciktiriciliğe sahiptir ve demiryolu taşımacılığı, motorlu taşıtlar ve diğer titreşimli ortam uygulamaları için uygundur.
1.DC1000V HEV-JQ serisi sigorta (Anma akımı: 10A-800A, Koruma tipi: aR, Kesme kapasitesi: DC30KA/AC100KA, zaman sabiti ≤15ms):
| Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
|
Modeli |
Anma akımı A |
ben2t(bir2s) |
Güç dağılımı W |
Beden kodu |
Düzenlemek |
|
| ark öncesi | Toplam | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 |
Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10.0 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 |
Montaj Cıvatası M10 tavsiye edilen tork 20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 |
Montaj cıvatası M12 tavsiye edilen tork 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HEV sigortası anma akımının karakteristik eğrisi:
