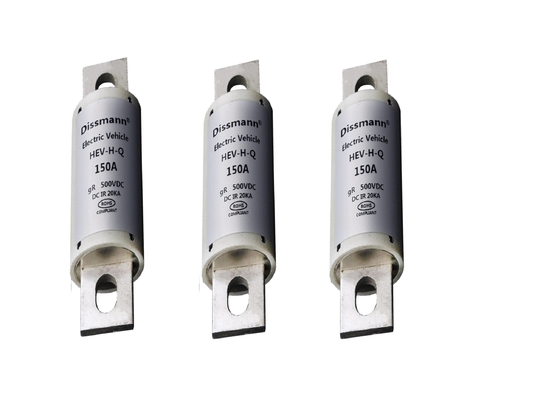

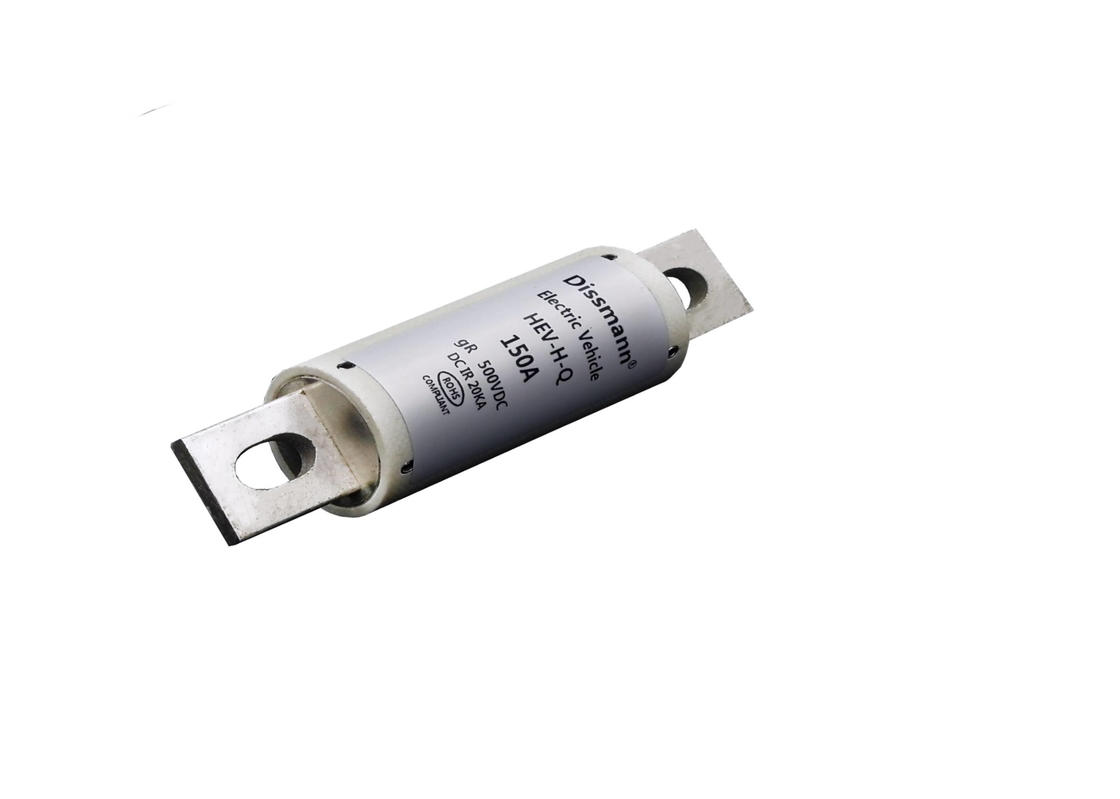

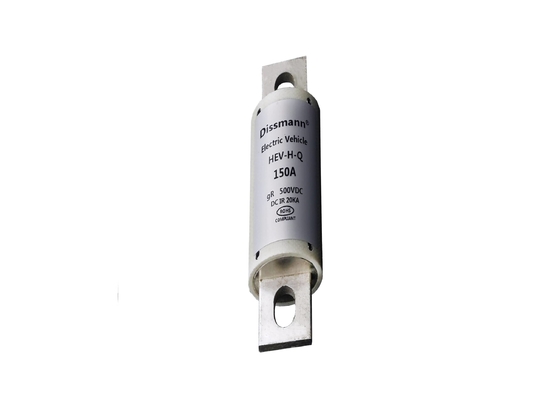

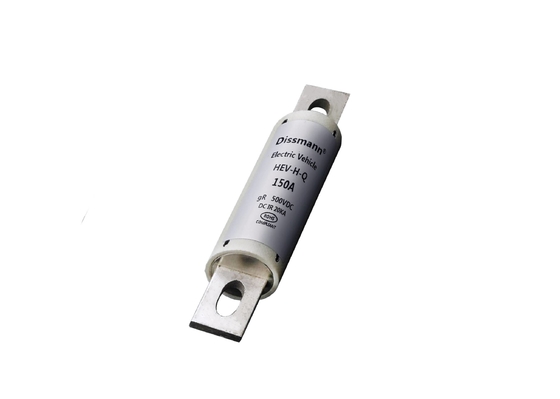

PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası

PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası

PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası
PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası

Büyük resim :  PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: Dissmann
Sertifika: UL,CCC
Model numarası: HEV-HQ 150A/500VDC
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet
Fiyat: Negotiable
Ambalaj bilgileri: Standart Karton Ambalaj
Teslim süresi: 5-8 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: 1.000.000 adet

PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası

Açıklama
Malzeme:: Seramik Renk:: beyaz
Kullanım:: BDU,PDU, pil, elektrik kontrolü Anma Gerilimi:: 500VDC
Güncel Beğeni:: 150A anahtar kelime: Otomotiv sigortası
Vurgulamak:

PDU sigorta yüksek kesme kapasitesi

,

500VDC sigorta yüksek kesme kapasitesi

,

150A seramik elektrik sigortası

Yeni Enerji Elektrik Sigortası Otomotiv Sigortası Güç Elektronik Sigortası



Ürün detaylı:
Montaj Cıvatası, diğer kurulumlar için isteğe bağlı
RoHS direktifine uyun

Anma Akımı: - 150A

Anma Gerilimi: - 500V DC

Kırma Kapasitesi: 20KA



Paketleme:

Parça Ağırlığı: 246±5g

Karton Boyutu: L.274*W.225*H.230mm

Kutu İç Ölçüsü: L.225*G.140*H.50mm

Net Ağırlık/Karton: 12,3kg

Brüt Ağırlık/Karton: 13,5 kg

Karton Ölçüsü:14180cm3



Ürün tanıtımı

anma gerilimi

AC/DC500V veya daha düşük

Tip Koruma

aR
Anma akımı 5A-800A



Kapasiteyi aşmak



AC100KA, DC50KA

(zaman sabiti≤15ms)

Gereksinimi Karşılayın

UL248-20,ISO8820,JASO-D622,

AB ve RoHS Direktifi

Notlar



-



Ürünün genel boyutları (mm)





PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası 0





Beden kodu

A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HZ1 81 22 40 55 66.5 9 15 3.3 14.75
HZ2 92.2 25 53 68 77 9 18 3.2 13,5
HZ3 92.2 33 53 68 75 9 22 5 12.5
HZ4 109 38 53 69 89.5 10.5 25 6 20.7
HZ5 110 50 53 70.5 90 10.5 38 6 20.7
HZ6 161 63 53 87 126 13,5 50 10 34
HZ7 177 76 81.5 113,5 139 16 60 10 28.4





Akım karakteristik eğrisi



PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası 1PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası 2PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası 3PDU Sigorta Yüksek Kesme Kapasitesi, 150A Seramik Elektrik Sigortası 4



Ürün tipi

modeli

Anma akımı

( A )

ben2t(A2s)

Güç dağılımı

(K)

Beden kodu

Düzenlemek

Ark Öncesi Ark Sonrası
HEV-HQ-35 35A 33 145 8.5 HZ1

Montaj Cıvatası M8 tavsiye edilen tork 11N·m

HEV-HQ-40 40A 74 315 8
HEV-HQ-45 45A 100 430 8
HEV-HQ-50 50A 130 650 8.5
HEV-HQ-60 60A 200 880 10
HEV-HQ-70 70A 210 900 10.5 HZ2
HEV-HQ-80 80A 300 1360 12.5
HEV-HQ-90 90A 350 1500 15.5
HEV-HQ-100 100A 460 1950 17.5
HEV-HQ-125 125A 750 3430 26 HZ3
HEV-HQ-150 150A 1000 4450 31
HEV-HQ-175 175A 1400 6100 36
HEV-HQ-200 200A 1800 8300 41
HEV-HQ-225 225A 4600 23000 39 HZ4

Montaj Cıvatası M10 tavsiye edilen tork 20N·m

HEV-HQ-250 250A 6250 32100 41
HEV-HQ-275 275A 7800 40000 46
HEV-HQ-300 300A 9600 49000 52
HEV-HQ-325 325A 13500 63000 54
HEV-HQ-350 350A 14000 72000 59
HEV-HQ-400 400A 18500 95500 66
HEV-HQ-450 450A 24000 125000 75 HZ5
HEV-HQ-500 500A 28500 147000 84
HEV-HQ-600 600A 40500 203000 108
HEV-HQ-700 700A 54000 295000 122 HZ6

Montaj cıvatası M12 tavsiye edilen tork 28N·m



HEV-HQ-800 800A 75000 406000 130
HEV-HQ-1000 1000A 90000 430000 146 HZ7
HEV-HQ-1200 1200A 120000 590000 180
