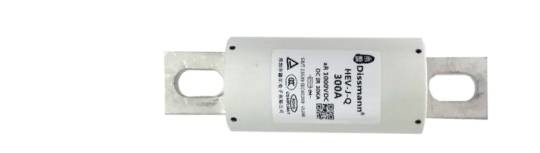

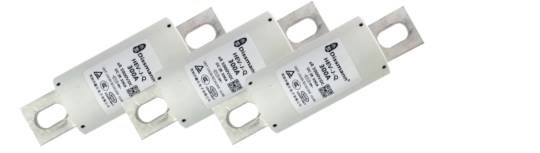

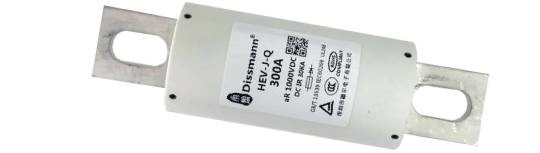

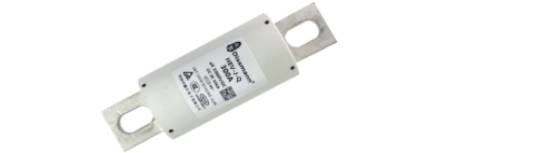

Büyük resim :  Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi:

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: Dissmann
Sertifika: UL,CCC
Model numarası: HEV-JQ 300A/1000VDC
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet
Fiyat: Negotiable
Ambalaj bilgileri: Standart Karton Ambalaj
Teslim süresi: 5-8 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: 1.000.000 adet

Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi:

Açıklama
Malzeme:: Seramik Renk:: beyaz
Kapasiteyi aşmak:: AC100KA/DC30KA Anma Gerilimi:: 1000VDC
Güncel Beğeni:: 300A anahtar kelime: Otomotiv sigortası
Vurgulamak:

Güç Koruma Seramik Otomotiv Sigortaları

,

DC30KA Seramik Otomotiv Sigortaları

,

Güç Koruma yüksek voltajlı seramik sigorta

EV sigortası güç koruma sigortası yüksek gerilim sigortası şarj modülü sigortası



Ürün detaylı:
Montaj Cıvatası, diğer kurulumlar için isteğe bağlı
RoHS direktifine uyun

Anma Akımı: - 300A

Anma Gerilimi:-1000V DC

Kesme Kapasitesi:AC100KA/DC30KA



Paketleme:

Parça Ağırlığı: 246±5g

Karton Boyutu: L.274*W.225*H.230mm

Kutu İç Ölçüsü: L.225*G.140*H.50mm

Net Ağırlık/Karton: 12,3kg

Brüt Ağırlık/Karton: 13,5 kg

Karton Ölçüsü:14180cm3



Ürün tanıtımı:

anma gerilimi

AC/DC1000V veya daha düşük

Tip Koruma

aR
Anma akımı 5A-800A

Kapasiteyi aşmak

AC100KA, DC30KA

(zaman sabiti≤15ms)

Gereksinimi Karşılayın



UL248-20,ISO8820,JASO-D622,

AB ve RoHS Direktifi

Notlar

-

Ürünün genel boyutları (mm)

Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi: 0



Beden kodu A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HF1 124 25 78 100 109 9 18 4 13,5
HF2 117 33 78 93 100 9 22 5 12.5
HF3 139,5 38 83,5 99.5 120 10.5 25 6 20.7
HF4 146.5 50 89.5 106 126.5 10.5 38 6 20.7
HF5 197.5 63 89.5 123.5 162.5 13,5 50 10 33



Akım karakteristik eğrisi

Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi: 1Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi: 2Yüksek Gerilim Seramik Otomotiv Sigortaları Güç Koruma DC30KA Kesme Kapasitesi: 3



Ürün tipi

modeli

Anma akımı

( A )

ben2t(A2s)

Güç dağılımı

(K)

Beden kodu

Düzenlemek

Ark Öncesi
Ark Sonrası
HEV-JQ-5 5A 20 115 1.8 HF1

Montaj Cıvatası M8 tavsiye edilen tork 11N·m



HEV-JQ-10 10 A 30 170 2.2
HEV-JQ-15 15A 48 220 3.1
HEV-JQ-20 20A 72 360 3.6
HEV-JQ-25 25A 85 510 4.2
HEV-JQ-30 30A 110 830 5.1
HEV-JQ-35 35A 180 1250 6.3
HEV-JQ-40 40A 290 1650 7.8
HEV-JQ-45 45A 350 1900 8.5
HEV-JQ-50 50A 440 2450 10.0
HEV-JQ-60 60A 600 3500 12.5
HEV-JQ-70 70A 820 5500 14
HEV-JQ-80 80A 1050 6500 16
HEV-JQ-90 90A 1800 10500 17 HF2
HEV-JQ-100 100A 2300 12000 18
HEV-JQ-125 125A 3400 21000 20
HEV-JQ-150 150A 4900 25500 27
HEV-JQ-175 175A 9200 40000 30 HF3







Montaj Cıvatası M10 tavsiye edilen tork 20N·m



HEV-JQ-200 200A 15000 60000 32
HEV-JQ-225 225A 19000 105000 40
HEV-JQ-250 250A 24000 113000 47
HEV-JQ-275 275A 25000 130000 49
HEV-JQ-300 300A 26000 160000 52
HEV-JQ-325 325A 33000 180000 55
HEV-JQ-350 350A 42000 230000 60 HF4
HEV-JQ-400 400A 71000 320000 65
HEV-JQ-450 450A 78000 300000 80
HEV-JQ-500 500A 105000 350000 95
HEV-JQ-600 600A 163000 530000 105 HF5

Montaj cıvatası M12 tavsiye edilen tork 28N·m



HEV-JQ-700 700A 320000 680000 155
HEV-JQ-800 800A 420000 870000 185
