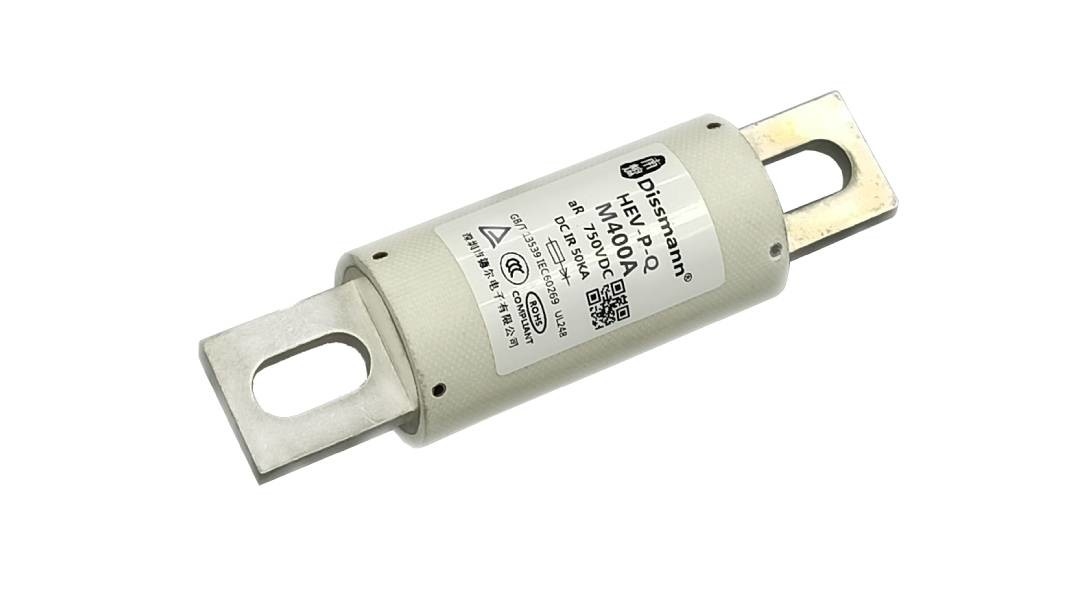

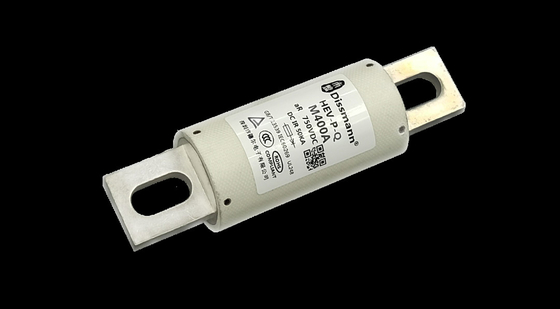

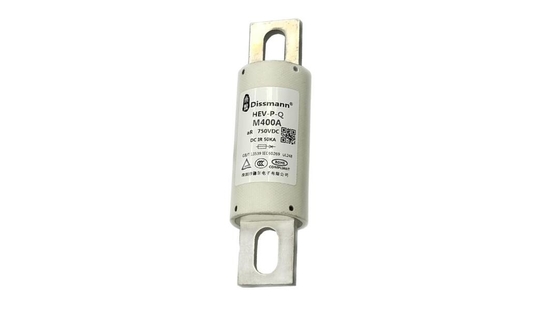

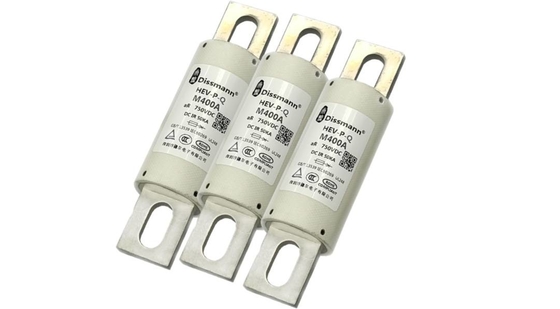

Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt

Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt

Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt
Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt

Büyük resim :  Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: Dissmann
Sertifika: UL,CCC,TUV
Model numarası: HEV-PQ
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet
Fiyat: Negotiable
Ambalaj bilgileri: Standart Karton Ambalaj
Teslim süresi: 5-8 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: 1.000.000 adet

Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt

Açıklama
Malzeme:: Seramik Renk:: beyaz
Kullanım:: PV dizi koruması, pil şarj kontrolörleri Anma Gerilimi:: 750VDC
Güncel Beğeni:: 400A anahtar kelime: Otomotiv sigortası
Vurgulamak:

Electricle Seramik Otomotiv Sigortaları

,

400amp Seramik Otomotiv Sigortaları

,

750volt otomotiv elektrik sigortaları

Yüksek Kesme Kapasiteli Sigorta 400amp 750volt Sigorta Otomotiv Elektrik Sigortası



Ürün detaylı:
Montaj Cıvatası, diğer kurulumlar için isteğe bağlı
RoHS direktifine uyun

Anma Akımı: - 350A

Anma Gerilimi: - 700V DC

Kırma Kapasitesi: 50KA



Paketleme:

Parça Ağırlığı: 246±5g

Karton Boyutu: L.274*W.225*H.230mm

Kutu İç Ölçüsü: L.225*G.140*H.50mm

Net Ağırlık/Karton: 12,3kg

Brüt Ağırlık/Karton: 13,5 kg

Karton Ölçüsü:14180cm3



Ürün tanıtımı

anma gerilimi

AC690V/DC700V veya altı(IEC),750V(UL)

Tip Koruma

aR
Anma akımı 5A-800A

Kapasiteyi aşmak

AC100KA, DC50KA

(zaman sabiti

≤15ms)

Gereksinimi Karşılayın

UL248-20,ISO8820,JASO-D622,

AB ve RoHS Direktifi



Notlar

-



Ürünün genel boyutları (mm)
Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt 0





Beden kodu A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14.3 48 60.5 63,5 6.5 10.3 1.6 8
HT2 110 22 69 84 95.5 9 15 3.3 14.75
HT3 129 36.5 72 88 109 10.5 25 6 20.7
HT4 129 50 72 88.6 109 10.5 38 6 20.7
HT5 180 63 72 106 145 13,5 50 10 33





Akım karakteristik eğrisi



Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt 1Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt 2

Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt 3Electricle Seramik Otomotiv Sigortaları Yüksek Kesme Kapasitesi 400amp 750volt 4



Ürün tipi

modeli

Anma akımı

(A)



ben2t(A2s)

Güç dağılımı

(K)

Beden kodu

Düzenlemek

Ark Öncesi Ark Sonrası
HEV-PQ-5 5A 1.6 10 1.5 HT1

Montaj Cıvatası M6 önerilen tork 4N·m

HEV-PQ-10 10 A 3.5 19 3.8
HEV-PQ-15 15A 9.5 73 5.4
HEV-PQ-20 20A 25.5 176 6.0
HEV-PQ-25 25A 42 330 7.0
HEV-PQ-30 30A 55 420 9.0
HEV-PQ-35 35A 33 160 11.0









HT2





Montaj Cıvatası M8 tavsiye edilen tork 11N·m

HEV-PQ-40 40A 75 315 12.0
HEV-PQ-45 45A 95 430 12.0
HEV-PQ-50 50A 135 590 12.5
HEV-PQ-60 60A 205 940 14.8
HEV-PQ-70 70A 300 1980 17.5
HEV-PQ-80 80A 350 2350 20.5
HEV-PQ-90 90A 410 2630 24.0
HEV-PQ-100 100A 530 3450 26.5
HEV-PQ-125 125A 1700 7200 27









HT3

Montaj Cıvatası M10 tavsiye edilen tork 20N·m



HEV-PQ-150 150A 2750 11000 34
HEV-PQ-175 175A 4100 16000 35
HEV-PQ-200 200A 5400 21000 42
HEV-PQ-225 225A 7500 30000 45
HEV-PQ-250 250A 9700 41000 47
HEV-PQ-275 275A 12000 58000 51
HEV-PQ-M300 300A 16500 70000 56









HT4



HEV-PQ-M325 325A 20000 82000 61
HEV-PQ-M350 350A 23000 94000 63
HEV-PQ-M400 400A 30000 123000 76
HEV-PQ-300 300A 16500 70000 56
HEV-PQ-325 325A 20000 82000 61
HEV-PQ-350 350A 23000 94000 63
HEV-PQ-400 400A 30000 123000 76
HEV-PQ-450 450A 35000 135.000 95
HEV-PQ-500 500A 44000 165000 108
HEV-PQ-600 600A 48000 210000 115



HT5

Montaj Cıvatası M12 tavsiye edilen tork 28N·m

HEV-PQ-700 700A 53000 298000 125
HEV-PQ-800 800A 75000 445000 140
