Ürün ayrıntıları:
|
Malzeme:: | Seramik | Renk:: | Beyaz |
---|---|---|---|
Anma Gerilimi:: | 500VDC | Anma akımı:: | 250A |
Kapasiteyi aşmak:: | DC20KA | Standart:: | UL248-20、ISO8820、JASO-D622、ROHS |
Kullanım:: | Yarı İletken Koruma, alçak gerilim otomotiv | Anahtar kelime:: | Yarı iletken koruma sigortası |
Vurgulamak: | 250A Cıvatalı Sigorta,ROHs Düşük Akım Sigortası,250A Düşük Akım Sigortası |

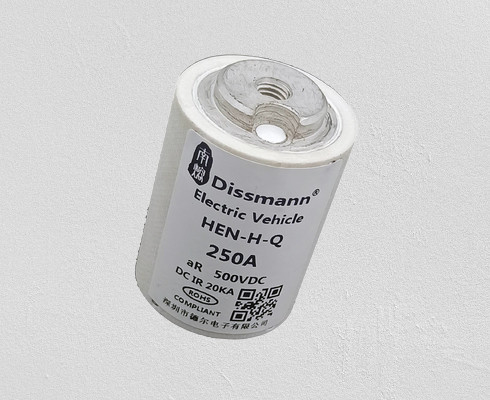

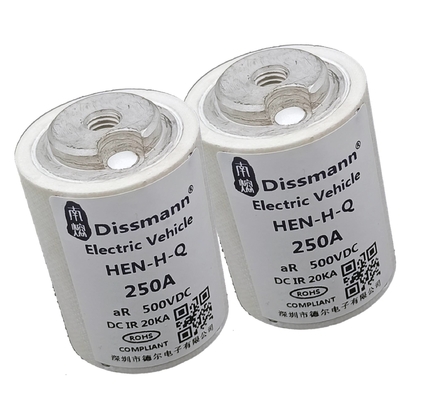

Bolt Down Sigorta Yarı İletken Koruma Sigortası Düşük Akım Sigortası
Malzeme:
Noumenon: Seramik
Pimler: Bakır alaşımı
Ürün tanıtımı:
anma gerilimi |
AC/DC500V veya daha düşük |
Tip Koruma |
aR |
Anma akımı | 200A-630A |
Kapasiteyi aşmak
|
AC100KA, DC20KA (zaman sabiti≤15ms) |
Gereksinimi Karşılayın |
UL248-20,ISO8820,JASO-D622, AB ve Rosh Direktifi |
Notlar |
gR |
Ürünün genel boyutları (mm)
尺寸代码 | A±0,3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
Akım karakteristik eğrisi
Ürün tipi
modeli |
Anma akımı |
ben2t(A2s) |
Güç dağılımı |
Beden kodu |
Düzenlemek |
|
ark öncesi |
Toplam |
|||||
HEN-HQ-N200 | 200A | 6000 | 20400 | 23 | HN1 |
Montaj Cıvatası M6 önerilen tork 6N·m
|
HEN-HQ-N225 | 225A | 9200 | 30500 | 25 | ||
HEN-HQ-N250 | 250A | 11500 | 40000 | 27 | ||
HEN-HQ-N275 | 275A | 14800 | 50000 | 29 | ||
HEN-HQ-N300 | 300A | 17000 | 60000 | 30 | ||
HEN-HQ-N325 | 325A | 19200 | 73500 | 32 | ||
HEN-HQ-N350 | 350A | 22000 | 86500 | 34 | ||
HEN-HQ-N375 | 375A | 25200 | 102000 | 36 | ||
HEN-HQ-N400 | 400A | 30000 | 117000 | 37 | ||
HEN-HQ-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
HEN-HQ-N500 | 500A | 87000 | 365000 | 44 | ||
HEN-HQ-N550 | 550A | 115.000 | 410000 | 47 | ||
HEN-HQ-N630 | 630A | 150000 | 512000 | 50 | ||
HEN-HQ-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
Montaj Cıvatası M8 tavsiye edilen tork 12N·m
|
HEN-HQ-M225 | 225A | 9200 | 30500 | 25 | ||
HEN-HQ-M250 | 250A | 11500 | 40000 | 27 | ||
HEN-HQ-M275 | 275A | 14800 | 50000 | 29 | ||
HEN-HQ-M300 | 300A | 17000 | 60000 | 30 | ||
HEN-HQ-M325 | 325A | 19200 | 73500 | 32 | ||
HEN-HQ-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
HEN-HQ-M375 | 375A | 25200 | 102000 | 36 | ||
HEN-HQ-M400 | 400A | 30000 | 117000 | 37 | ||
HEN-HQ-M450 | 450A | 56500 | 322000 | 40 | ||
HEN-HQ-M500 | 500A | 87000 | 365000 | 44 | ||
HEN-HQ-M550 | 550A | 115.000 | 410000 | 47 | ||
HEN-HQ-M630 | 630A | 150000 | 512000 | 50 |
