Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | beyaz |
|---|---|---|---|
| anma gerilimi: | 1000VDC | Anma akımı: | 250A |
| Kapasiteyi aşmak: | AC100KA, DC20KA | Standart: | UL248-20、ISO8820、JASO-D622、ROHS |
| kullanım: | Enerji Depolama sistemi, PV, invertör | anahtar kelime: | enerji depolama sistemi sigortası |
| Vurgulamak: | DC20KA yüksek gerilim dc sigortası,Dissmann Enerji Depolama Sistemi Sigortası,Seramik Enerji Depolama Sistemi Sigortası |
||

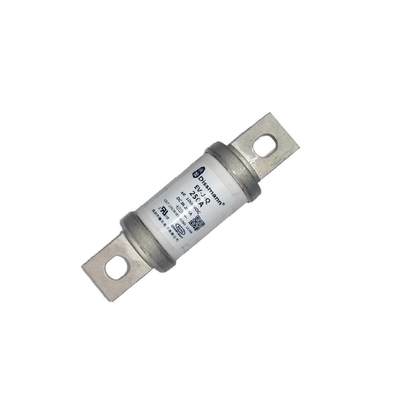

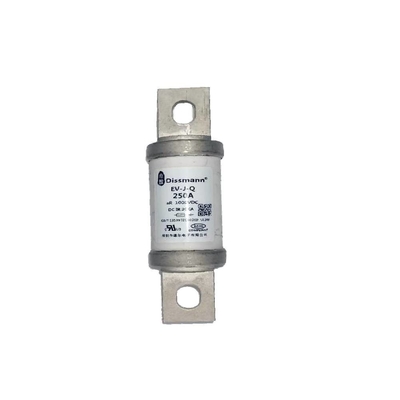

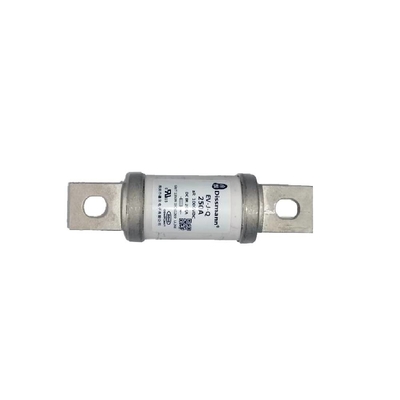

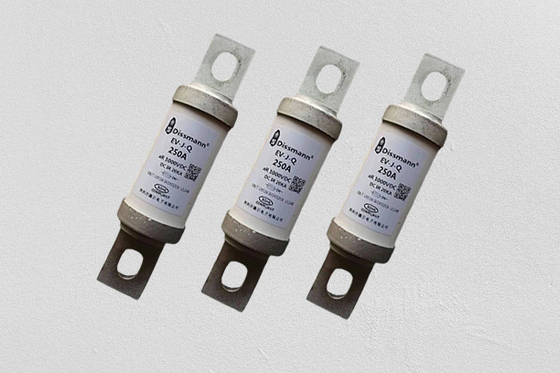

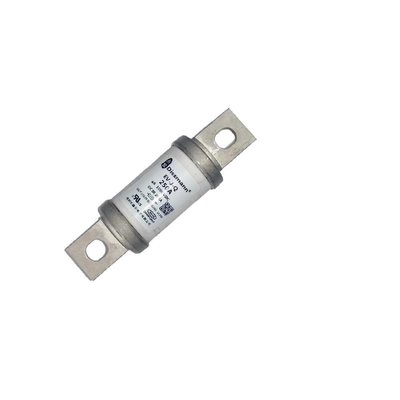

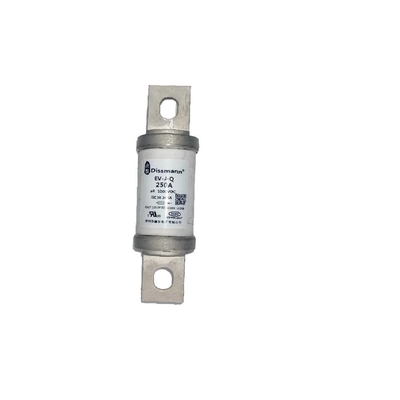

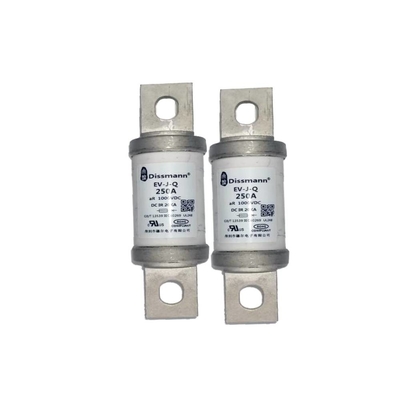

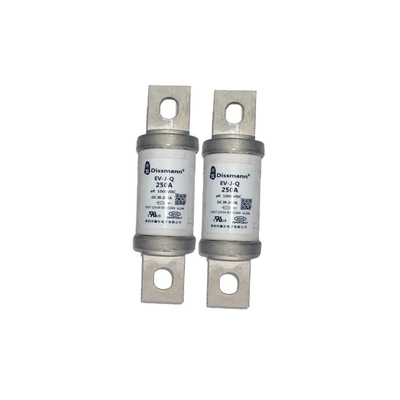

Enerji Depolama Sistemi Sigortası EV Sigortası Yüksek Voltaeg DC Sigortası DC20 KA Sigortası
Malzeme:
Noumenon: Seramik
Pimler: Bakır alaşımı
Ürün tanıtımı:
|
anma gerilimi 额定电压 |
AC/DC1000V |
Tip Koruma 保护类别 |
aR |
| Anma Akımı 额定电流 | 10A-800A |
Kapasiteyi aşmak 分断能力 |
AC100KA, DC20KA |
|
Gereksinimi Karşılayın 符合要求 |
UL248-20,ISO8820,JASO-D622, 欧盟和RoHS 指令 |
Notlar 备注 |
UL |
产品外形尺寸(mm)/Ürünün genel boyutları(mm)
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
产品型号/Ürün tipi
| Model型号 | Anma akımı 额定电流A | I²t(A²s) |
Güç tüketimi 功率损耗 K |
Beden Kodu 尺寸代码 |
Yükle安装 | |
| 弧前 | 熔断 | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Montaj Cıvatası M8 tavsiye edilen tork 11N·m 安装螺栓M8推荐扭矩11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Montaj Cıvatası M10 tavsiye edilen tork 20N·m 安装螺栓M10推荐扭矩20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Montaj Cıvatası M12 tavsiye edilen tork 28N·m 安装螺栓M12推荐扭矩28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
