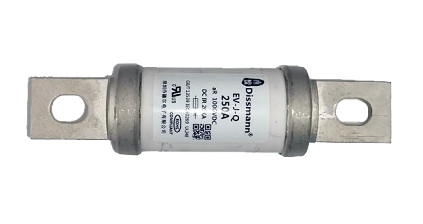

Ul248 Şarj Kazık Seramik Otomotiv Sigortaları Dc1000v

Dissmann SigortasıEV-JQ serisi Sigortal GB13539,IEC60269,UL248'e uygun

Ürün temel bilgileri:

1.EV-JQ serisi sigorta, boyut ve performans uygunluğu: GB13539,IEC60269,UL248

2. Anma Gerilimi: DC1000V veya daha düşük

3. Anma Akımı: 150/250/550/600A

4. Kırma Kapasitesi: DC20kA

5. AB ve Çin RoHS direktifine uygunluk

6. UL248,GB13539,IEC60269,GB31456 standardına uygunluk

Ürün uygulaması:

Bu ürün serisi EV-JQseramik cıvata bağlantılı sigortalar, küçük boyut ve yüksek güvenilirlik özelliklerine sahip.Geniş bir sıcaklık aralığına uygulanabilir, yüksek yoğunluklu mekanik titreşim ve şoka, sıcaklık şokuna ve güçlü kimyasal yüke dayanabilir, karayolu taşıtı endüstrisi uygulamalarına uygundur, elektrikli araç tahrik güç sistemi, güç dönüşüm sistemi, enerji depolama ve güç pili olarak kullanılabilir. , enerji depolama Kapasitörler, invertör kontrolörleri, şarj cihazları, teller ve diğer otomotiv bileşenleri ve ekipmanları için kısa devre ve yedek koruma. Özellikle saf elektrikli araçlar ve hibrit elektrikli araçlar için kısa devre koruma sigortaları

Ürün özellikleri:

Seramik Otomotiv SigortasıÜrün malzemesi:

Bölüm	Malzeme
sigorta teli	Bakır veya Gümüş
uç kapağı	Bakır alaşımlı kalay kaplama
Sigorta ayağı	Bakır alaşımlı kalay kaplama
Sigorta gövdesi	Seramik Tüp
dolgu	kuvars kumu



Ürün boyutu:

modeli	Beden kodu	bir±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-JQ	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	VJ3-1	148	53,5	90	118	12.5	40	8	20





Mevcut TemC derecesikarakteristikCurve



Ürün tipi

modeli	Anma akımı	I²t(A²s)		Güç tüketimi	Beden Kodu	Düzenlemek
EV-JQ-30	30	120	850	5	VJ1	Montaj Cıvatası M8 tavsiye edilen tork 11N·m
EV-JQ-40	40	300	1700	7.5
EV-JQ-50	50	450	2500	10
EV-JQ-60	60	620	3600	12.5
EV-JQ-70	70	850	5600	14
EV-JQ-80	80	1100	6600	15.5
EV-JQ-90	90	1850	10600	17
EV-JQ-100	100	2300	12000	18
EV-JQ-125	125	3400	21000	20
EV-JQ-150	150	4800	25000	25
EV-JQ-175	175	9200	40000	30	VJ2	Montaj Cıvatası M10 tavsiye edilen tork 20N·m
EV-JQ-200	200	15000	60000	34
EV-JQ-225	225	19000	105000	40
EV-JQ-250	250	23500	113000	43
EV-JQ-275	275	24800	128000	48
EV-JQ-300	300	26000	155000	52
EV-JQ-325	325	32700	175000	56
EV-JQ-350	350	40000	223000	60	VJ3-1	Montaj Cıvatası M12 tavsiye edilen tork 28N·m
EV-JQ-400	400	56000	290000	65
EV-JQ-450	450	78000	390000	80
EV-JQ-500	500	105000	490000	90
EV-JQ-600	600	165000	560000	105	VJ3-2
EV-JQ-800	800	420000	870000	175
