Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 5A-800A | anma gerilimi: | AC/DC1000V |
| Kesinti Derecesi: | DC30KA@DC1000V | Koruma türü: | AR |
| Vurgulamak: | 5A Seramik Kartuş Sigorta,EV Şarj Cihazı Seramik Kartuş Sigorta,8005A Seramik Otomotiv Sigortaları |
||
Çin'deki en iyi EV şarj cihazı sigorta üreticisi
EV şarj cihazının amacı
Elektrikli Araçlar (EV) veya Hibrit EV'deki uygulamalara yönelik sigortalar, endüstride nispeten yenidir ve düşük voltaj sigortası ile otomotiv sigortası arasında bir geçiş ürünü olarak kabul edilebilirler. 800 A'ya kadar sigorta değerleri dahil olmak üzere 1000 V DC araç sistemleri için mevcuttur, Dissmann EV sigortaları sürücü, yardımcı ve akü sistemlerinde yüksek performanslı DC koruması sağlar.Sigortalar, daha yüksek voltaj ve akım değerleri için özel çözümler olarak da mevcuttur.

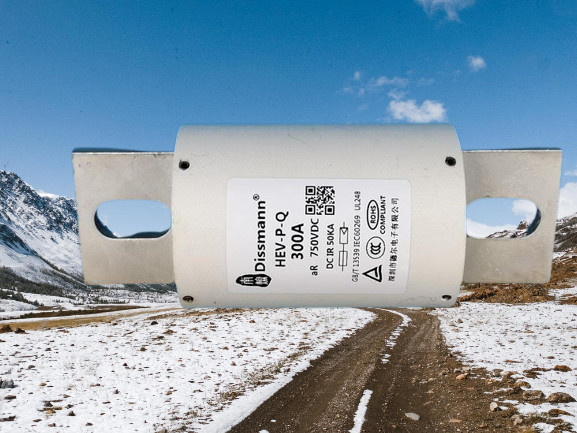

EV şarj cihazı sigortasının yapısı
Elektrikli araçların sigorta tüpleri, yüksek ateş direncine ve katı sertliğe sahip, yüksek sıcaklığa dayanıklı seramik malzemelerden yapılmıştır.
Eriyik, saf gümüşün %99,99'u değişken kesitli bir eriyik haline gelecek şekilde bir eritme tüpünde kapatılır.Eritme borusu, kimyasal olarak işlenmiş yüksek saflıkta kuvars kumu ve topaklanmayı söndürmek için ark için özel olarak işlenmiş kimyasal malzemelerle doldurulur.
HEV sigortasının ürün boyutu, Anma akımına göre boyutu seçin.
| Boyut kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| modeli | Anma akımı | ben2t(bir2s) | Güç dağılımı | Beden kodu | Düzenlemek | |
| ark öncesi | Toplam | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Montaj Cıvatası M10 tavsiye edilen tork 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Montaj cıvatası M12 tavsiye edilen tork 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Paketleme Miktarı
HF4: Plastik kutu başına 2 sigorta baklası.
Her uzun kutu 1 plastik kutu, toplam 2 sigorta baklası ile paketlenmiştir, uzun kutunun boyutu 156mm uzunluk x 120mm genişlik x 54mm yüksekliktir.
Her büyük kutu 20 uzun şerit kutu, toplam 40 sigorta baklası içerir, büyük kutunun boyutu 342 mm uzunluk x 258 mm genişlik x 285 mm yüksekliktir.
Kurulum koşulları
Olağan çalışma koşulları
a) Sigorta, havalandırmasız doğal havaya ayrı olarak takılır.Bağlantı kabloları dışında 1m içinde başka ısı üreten veya ısı yayan kısım yoktur.
b) Sigortalı bağlantı terminali, sabit ve güvenilir elektrik kontağı sağlamalıdır.Temas direnci, sigortanın çalışmasını önemli ölçüde etkilememelidir.
c) Sigorta dikey, yatay veya eğik olarak monte edilebilir.Sigortanın elektrik bağlantısını sağlamak için yay basıncına güveniyorsanız, yerçekimi ve titreşimin elektrik bağlantısı üzerindeki olumsuz etkilerinden kaçınmak için kurulum sırasında uygun bir yer seçmelisiniz.
SSS:
Soru 1:Sigorta test durumunuz nedir?
Cevap 1:Sigortamız laboratuvarda 25 ± 5 °C sıcaklıkta test edilmektedir.
