Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 5A-800A | anma gerilimi: | AC/DC1000V |
| Kesinti Derecesi: | DC30KA@DC1000V | Koruma türü: | AR |
| Vurgulamak: | CCC Yüksek Gerilim Sigortası,800A Beyaz Seramik Sigorta,ESS Beyaz Seramik Sigorta |
||
Yüksek Akım EV şarj cihazı sigorta üretimiÇin'de
EV şarj cihazının temel bilgileri
Cıvatalı hızlı sigorta, boyut ve performans uyumluluğu: GB13539,IEC60269,UL248
Anma Gerilimi: DC1000V veya daha düşük
Anma Akımı: 300A
Koruma Sınıfı:aR
Kesme Kapasitesi:DC30kA(zaman sabiti≤15ms)
HEV sigortasının uygulanması
| Bölüm | Malzeme |
| sigorta teli | Bakır veya Gümüş |
| Uç kapağı | Bakır alaşımlı kalay kaplama |
| sigorta ayağı | Bakır alaşımlı kalay kaplama |
| Sigorta gövdesi | Seramik Tüp |
| dolgu | Kuvars kumu |

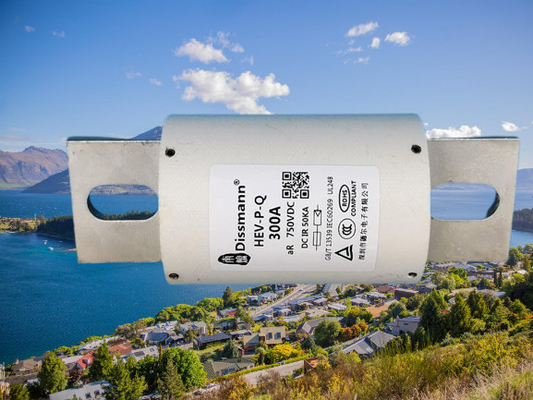

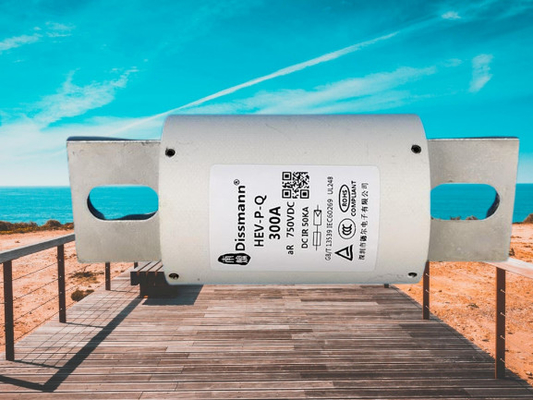

EV şarj cihazı sigortasının yapısı
Elektrikli araçların sigorta tüpleri, yüksek ateş direncine ve katı sertliğe sahip, yüksek sıcaklığa dayanıklı seramik malzemelerden yapılmıştır.
Eriyik, saf gümüşün %99,99'u değişken kesitli bir eriyik haline gelecek şekilde bir eritme tüpünde kapatılır.Eritme borusu, kimyasal olarak işlenmiş yüksek saflıkta kuvars kumu ve topaklanmayı söndürmek için ark için özel olarak işlenmiş kimyasal malzemelerle doldurulur.
HEV sigortasının ürün boyutu, Anma akımına göre boyutu seçin.
| Boyut kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| modeli | Anma akımı | ben2t(bir2s) | Güç dağılımı | Beden kodu | Düzenlemek | |
| ark öncesi | Toplam | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Montaj Cıvatası M10 tavsiye edilen tork 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Montaj cıvatası M12 tavsiye edilen tork 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Paketleme Miktarı
HF4: Plastik kutu başına 2 sigorta baklası.
Her uzun kutu 1 plastik kutu, toplam 2 sigorta baklası ile paketlenmiştir, uzun kutunun boyutu 156mm uzunluk x 120mm genişlik x 54mm yüksekliktir.
Her büyük kutu 20 uzun şerit kutu, toplam 40 sigorta baklası içerir, büyük kutunun boyutu 342 mm uzunluk x 258 mm genişlik x 285 mm yüksekliktir.
Geri bildirim:
1. Öğeleri aldıktan sonra, Alıcının erken onayı çok makbule geçecek
2. Görüşleriniz işimizin gelişimi için çok önemli olduğundan, sizi içtenlikle ürünlerimizden ve hizmetlerimizden memnun kalmaya davet ediyoruz.Öz
3. Herhangi bir olumsuz veya tarafsız geribildirimden ayrılmadan önce lütfen bizimle iletişime geçin.Bizimle herhangi bir sorunu çözeceğiz.Anlayışınız için teşekkür ederiz.
Neden Dissmann Sigortamızı seçmelisiniz?
DISSMANN Ar-Ge ekibi 2000 yılında kurulmuş ve sigorta sektöründe bağımsız Ar-Ge tasarımı ve yatırımı yapmaya başlamıştır.20. yüzyılın başlarında elektronik sektöründe firmalarımız cam boru fitil ve BS1362 sigorta ile bu sektörde öne çıkmış ve birçok küçük ev aleti üreticisinin tercih ettiği tedarikçi konumuna gelmiştir.Şirketimiz, Çin Küçük Kesirler ve Alçak Gerilim Sigortası Standardizasyon Komitesinin bir üyesidir.GB9364 ve GB13539 gibi bir dizi ulusal standardın formülasyonuna ve değiştirilmesine katılır.4 buluş patenti ve 12 pratik patente sahiptir.
Pil cep telefonlarında ve dizüstü bilgisayarlarda kullanıldığı için DC devre korumada kullanılan sigorta teknolojisine öncülük ettik.
Bu deneyimlere ve başarılara dayanarak, EV/HEV/güneş fotovoltaik, yüksek voltaj, büyük akım ve yüksek kırılmaları korumak için DC sigortaları geliştirdik ve ekledik.
Ürünlerimizin birçoğu araba parçası olarak kullanılmıştır.
SSS:
Soru 1:Sigorta test durumunuz nedir?
Cevap 1:Sigortamız laboratuvarda 25 ± 5 °C sıcaklıkta test edilmektedir.
