Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 5A-800A | anma gerilimi: | 1000VDC |
| Koruma türü: | AR | Kapasiteyi aşmak: | AC100KA/DC30KA |
| kurulum: | Cıvata | Gereksinimleri karşılamak: | UL248-20、ISO8820、JASO-D622、EU ve RoHS dedektifi |
| Vurgulamak: | 800A Elektronik Sigorta,TUV Yüksek Kesme Kapasiteli Sigorta,Seramik Yüksek Kesme Kapasiteli Sigorta |
||
20 yıllık deneyime sahip yüksek kesme kapasiteli sigorta Çin tedarikçisi
Ürün temel bilgileri
Anma gerilimi: DC1000V veya daha düşük
Anma akımı: 300A
Koruma sınıfı:aR
Kesme kapasitesi:DC30kA(zaman sabiti≤15ms)
Kurulum tipi: Cıvatalı olarak mevcuttur
RoHS ile uyumluluk
HEV sigortasının uygulanması
Bu HEV sigortası, lambaları, ısıtıcıları, klimayı, radyoları, elektrikli camları ve diğer elektrikli aksesuarları çalıştırmak için elektrik gücü sağlayan kabloları, telleri ve elektrikli bileşenleri korumak için otomobillerde, kamyonlarda, otobüslerde ve arazi taşıma ekipmanlarında yaygın olarak kullanılır.Elektrikli ve hibrit araçlarda ve çeşitli elektronik uygulamalarda da kullanılırlar.

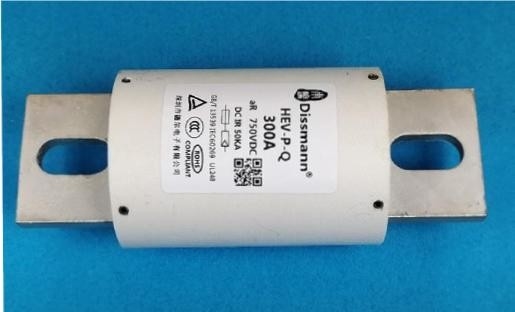

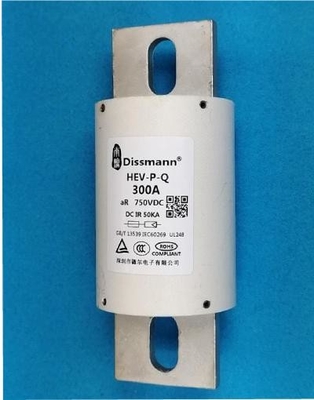

HEV sigortasının yapısı
Bu ürün serisi, küçük boyutlu, hızlı üfleyen, düşük I2t ve yüksek güvenilirlik özelliklerine sahip yuvarlak boru cıvata bağlantılı sigortalardır. %99,99 saf gümüşten yapılmış değişken kesitli eriyik erime tüpü. Tüp fiber tüpten yapılmıştır, eritme teli bakır veya gümüştür, temas yüzeyi bakır alaşımlı kalay kaplamadır ve eritme tüpü kimyasal olarak işlenmiş yüksek saflıkta kuvars kumu ve ark söndürme ortamı olarak özel olarak işlenmiş kimyasal malzemelerle doldurulmuştur.
ilgili standart
Bu HEV serisi sigorta, UL-248-20, ISO8820, JASO-D622, EU ve RoHS dedektifi, TÜV sertifikalı standart vb. gereksinimlerini karşılar.
HEV sigortasının boyutu, Anma akımına göre boyutu seçin.
| modeli | Anma akımı(A) | %100 voltaj düşüşü (mv) | Beden kodu | Kurulum |
| HEV-JQ-300 | 300 | 298 | HF3 |
Montaj Cıvatası M10, Önerilen Tork: 21N.m |
| Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| Beden kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
M8 montaj cıvatasında bulunan HF1 ve HF2 boyutu önerilen tork 11N·m(Akım aralığı 5A~150A)
M10 montaj cıvatasında bulunan HF3 ve HF4 boyutu önerilen tork 20N·m(Akım aralığı 175A~500A)
Montaj cıvatasında bulunan HF5 boyutu M12 önerilen tork 28N·m(Akım aralığı 600A~800A)
HEV sigortasının malzemesi
Ana boby malzemesi fiber tüptür, sigorta teli bakır veya gümüşten ve uç kapağı Bakır alaşımlı kalay kaplamadan yapılmıştır.
SSS
Soru 1: Bir sigorta nasıl seçilir?
Cevap:Başlangıçta size bir müşteri gerçek başvuru formu göndereceğiz.Genel olarak, uygulama alanınızı, çalışma akımı ve çalışma voltajını, kurulum yöntemlerini, sertifikasyon gerekliliklerini ve diğer parametre gerekliliklerini temizlememiz gerekir.
