Ürün ayrıntıları:
|
| Anma Gerilimi: | DC500V/AC690 | Anma akımı: | 400A-1250A |
|---|---|---|---|
| Koruma Tipi: | aR | Kapasiteyi aşmak: | DC50KA (anlık zaman ≤10ms) |
| Ana Malzeme: | Seramik | Uygulama: | tüm elektronik ürün endüstrisi |
| Vurgulamak: | 400A Yüksek Kesme Kapasiteli Sigorta,1250A Seramik Otomotiv Sigortası |
||
Seramik tüp sigorta, mükemmel kesme kapasitesi ve patlamaya karşı koruma işlevi nedeniyle tüm elektronik ürün endüstrisinde yaygın olarak kullanılmaktadır.Ana malzeme, geleneksel cam tüplerden daha güvenli olan seramiktir.
Aşağıdakiler, Dissamnn sigortası tarafından üretilen birkaç farklı seramik sigorta tipidir:

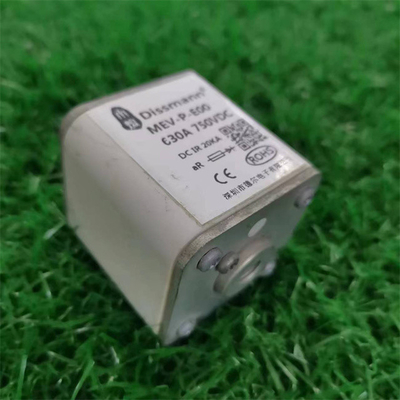

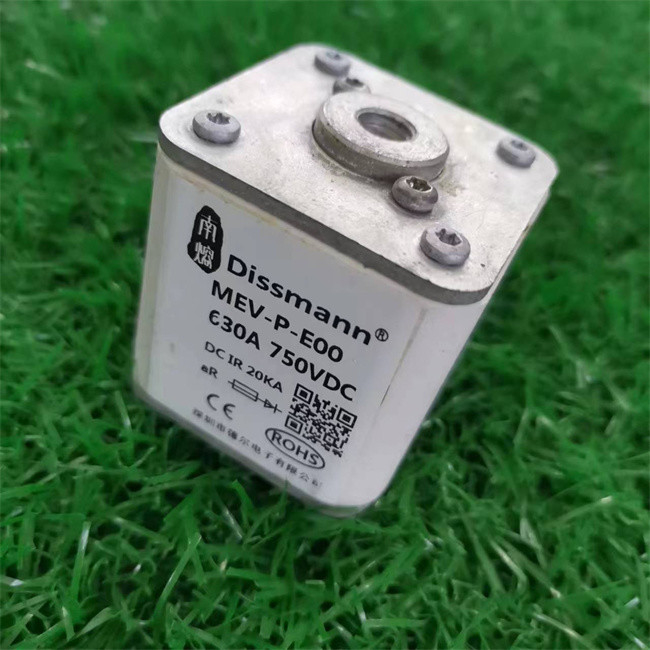

1.750VDC Kare seramik MEV serisi sigorta:MEV-P-E00
|
modeli |
Ürün Kodu |
Anma akımı A |
I²t(A²Saniye) |
Güç tüketimi W |
|
| ark öncesi | Toplam | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40A | 40 | 270 | 9 |
| MEV-N-E00-50 | 50A | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63A | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80A | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100A | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125A | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160A | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200A | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250A | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315A | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350A | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400A | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450A | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500A | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550A | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630A | 48500 | 325000 | 80 | |
2.500VDC Silindirik Seramik HEN serisi sigorta:HEN-HQ
500VDC Silindirik Seramik HEN serisi sigorta
| Beden kodu | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
|
modeli |
Anma AkımıA |
ben2t(bir2s) |
Güç dağılımı W |
Beden kodu |
Düzenlemek |
|
| ark öncesi | Kaynaştırma | |||||
| HEN-HQ-N200 | 200A | 6000 | 20400 | 23 | HN1 |
Montaj Cıvatası M6 tavsiye edilen tork 6N·m |
| HEN-HQ-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-HQ-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-HQ-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-HQ-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
Montaj Cıvatası M8 tavsiye edilen tork 12N·m |
| HEN-HQ-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-HQ-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-HQ-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-M630 | 630A | 150000 | 512000 | 50 | ||
3.750VDC Seramik MEV serisi sigorta:MEV-P-C20
750VDC Seramik MEV serisi sigorta
| modeli | Ürün Kodu | Anma akımı A |
ben²t(A²Saniye) | Güç tüketimi W |
|
| ark öncesi | Kaynaştırma | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7.2 | 48 | 5.5 |
| MEV-P-C20-20 | 20 | 11.5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
4.750VDC Seramik HD14P serisi sigorta:HD14P-30
750VDC Seramik HD14P serisi sigorta
| modeli |
Anma akımı A |
Anma gerilimi v |
Kapasiteyi aşmak |
| HD14S.J05 | 10A~150A | 400 Vac | 6KA |
| HD14H.J05 | 10A~150A | 500Vac |
5.1000VDC Seramik10x38 PV sigorta:HD10PV.J03
1000VDC Seramik10x38 PV sigorta
| modeli |
Anma akımı A |
Anma gerilimi v |
Kapasiteyi aşmak |
Gövde malzemesi |
| HD10PV.J01/ HD10PV.J03/ HD10PV.J04 | 1A~40A | 1000Vac/dc | 1.5KA |
Seramik / cam elyafı |
| HD10P.J01/ HD10P.J03/ HD10P.J04 | 1A~40A | 750Vac/dc | 1.5KA | |
| HD10V.J01/ HD10V.J03/ HD10V.J04 | 1A~50A | 700Vac/dc | 6KA | |
| HD10D.J01/ HD10D.J03/ HD10D.J04 | 1A~50A | 500Vac/dc | 6KA | |
| HD10C/HD10C.J01/HD10C.J03/HD10C.J04 | 30A~100A | 400Vdc | 1.5KA |
Seramik |
| HD10X/HD10X.J01/HD10X.J03/HD10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HL10L1/HL10L1.J01/HL10L1.J03/HL10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HL10L2/HL10L2.J01/HL10L2.J03/HL10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HL10L/HL10L.J01/HL10L.J02/HL10L.J03/HL10L.J04 | 30A~100A | 80Vdc | 1.5KA | |
| HDQ10C/HDQ10C.J01/HDQ10C.J03/HDQ10C.J04 | 30A~100A | 400Vdc | 1.5KA |
cam elyafı |
| HDQ10X/HDQ10X.J01/HDQ10X.J03/HDQ10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HLQ10L1/HLQ10L1.J01/HLQ10L1.J03/HLQ10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HLQ10L2/HLQ10L2.J01/HLQ10L2.J03/HLQ10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HLQ10L/HLQ10L.J01/HLQ10L.J03/HLQ10L.J04 | 30A~100A | 80Vdc | 1.5KA |
