Ürün ayrıntıları:
|
| Malzeme: | Seramik | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 5A-800A | Anma Gerilimi: | DC1000V |
| Kategori: | aR | Kapasiteyi aşmak: | DC30KA |
| Yönetici standardı: | UL248-20、ISO8820、JASO-D622、RoHS uyumlu | Başvuru: | saf elektrikli araç ve hibrit araç güç pili |
Çin'de TÜV sertifikalı HEV serisi sigorta tedarikçisi

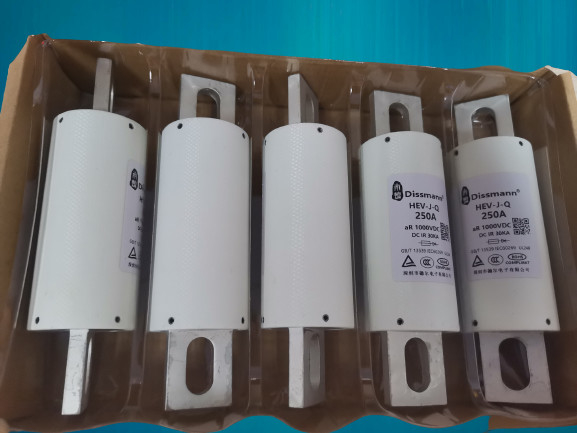

HEV serisi sigortanın özelliği
Bu ürün serisi, küçük boyutlu, hızlı üfleyen, düşük I2t ve yüksek güvenilirlik özelliklerine sahip yuvarlak boru cıvata bağlantılı sigortalardır. HEV serisi sigortaların çoğunu şarj yığını koruması için uygulayan Dissmann markayız, şarjda derin gelişme yaklaşık 10 yıldır kazık endüstrisi, önde gelen işletmelerin ana tedarikçisi haline gelmiştir. Şu anda ana müşterimiz Star Charge,Sinexcel,Chargecore,Winline vb.
HEV serisi sigortanın yapısı
HEV sigortası bir tüp gövdesinden ve iki uç kapaktan oluşur. Tüp cam elyafından yapılmıştır ve her iki uçtaki bıçak bakır alaşımlı kalay kaplamadır.
HEV sigortasının boyutu (mm)
| Beden Kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
DC1000V HEV sigortasının ürün tipi, Anma akımına göre boyutunu seçin.
| modeli | Anma akımı | BEN2t(bir2S) | Güç dağılımı | Beden kodu | Düzenlemek | |
| ark öncesi | Toplam | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| HEV-JQ-10 | 10 A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | Montaj Cıvatası M10 tavsiye edilen tork 20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Montaj cıvatası M12 tavsiye edilen tork 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HF1: 5A-80A nominal akım aralığı, M8 montaj cıvatasında mevcuttur önerilen tork 11N·m;
HF2: M8 montaj cıvatasında bulunan 90A-150A nominal akım aralığı tavsiye edilen tork 11N·m;
HF3: 175A-325A nominal akım aralığı, M10 montaj cıvatasında mevcuttur önerilen tork 20N·m;
HF4: M8 montaj cıvatasında bulunan 350A-500A nominal akım aralığı tavsiye edilen tork 20N·m;
HF5: 600A-800A nominal akım aralığı, M12 montaj cıvatasında mevcuttur önerilen tork 28N·m;
SSS
Soru: Pil ürünümün nominal akımı 250A ve darbe akımı 380A'dır.Peki akımın sigortası ne kadar korunur?
Cevap: Genel olarak, darbe akımınızı seçim için temel olarak kullanırız ve 600A sigorta gereklidir.
