Ürün ayrıntıları:
|
| Malzeme: | lif | Renk: | Beyaz |
|---|---|---|---|
| Anma akımı: | 5A-800A | anma gerilimi: | 1000VDC |
| Koruma türü: | AR | Kapasiteyi aşmak: | DC30KA |
| Başvuru: | Elektrikli Araç Şarj Cihazı | anahtar kelime: | EV Şarj Sigortası |
| Vurgulamak: | Yarı İletken Yüksek Hızlı Sigorta,EV Şarj Cihazı Yüksek Hızlı Sigorta,Yarı İletken Sigortalar DC750V |
||

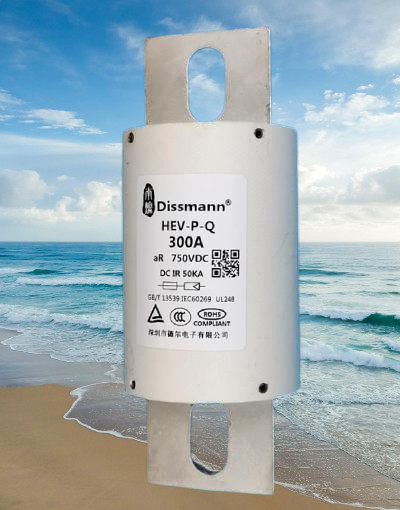

Çin'de DC750V yarı iletken sigorta tedariki
DC750V sigortası hakkında temel bilgiler
Anma Gerilimi: DC750V veya daha düşük
Nominal Akım: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
Koruma sınıfı: aR;
Kesme kapasitesi: DC50kA (Zaman Sabiti≤15ms)
Kurulum: Cıvatalı
DC750V sigortasının uygulanması
Bu ürün serisi, küçük boyutlu, düşük I²t, yüksek kesme kabiliyeti özelliklerine ve diğer özelliklere sahip yuvarlak boru Cıvata montajlı bağlantı sigortasıdır.Frekans dönüştürücü, doğrultucu, invertör, çeşitli güç kaynağı türleri ve diğer yarı iletken ekipman ve güç pili, elektrik motoru, kondansatör, kablo ve ekipman veya bileşenin kısa devre ve yedek koruması için geçerlidir.Bu ürün iyi titreşim direncine ve alev geciktirici performansa sahiptir.Demiryolu taşımacılığı ve motorlu taşıtlar gibi titreşim ortamı uygulamaları için uygundur.
Yarı iletken sigortanın yapısı
Ana boby malzemesi fiber tüptür, sigorta teli bakır veya gümüşten ve uç kapağı Bakır alaşımlı kalay kaplamadan yapılmıştır.
Yarı iletken sigortanın boyutu, Anma akımına göre boyutu seçin.
| Boyut kaodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: nominal akım aralığı 5A~80A
HF2: nominal akım aralığı 90A~150A
HF3: nominal akım aralığı 175A~325A
HF4: nominal akım aralığı 350A~500A
HF5: nominal akım aralığı 600A~800A
Rakım
Normal Kullanım Durumu
Rakım 2000m'den fazla değil.
İzin Verilen Kullanım Koşulu
2000m – 4500m.
İrtifa değişikliği parametre düzeltmesi: Yüksek irtifa esas olarak Yalıtımın bozulmasına, ısı dağılımı koşullarının bozulmasına, Hava basıncı değişimine neden olur.
Rakım 100m yükseldiğinde, Fuse'un sıcaklığı 0.1-0.5k yükselir.
Rakım 100m yükseldiğinde, ortam sıcaklığı ortalama 0,5k düşer.
Sigortayı açık ortamda kullanan normal koşullar, anma akımını etkileyen rakımı ihmal edebilir, yine de standart koşul olarak kullanın.40°C'nin üzerindeyse, anma akımının derecesini düşürmeniz gerekir.Yükseklik 1000 m yükseldiğinde, anma akımı %2 - %5 oranında düşer.
Not: Aynı boyut serilerinde, maksimum anma akımı daha yüksek bir değer düşürme oranını benimser, daha düşük anma akımı daha düşük değer düşürme oranını kullanır.Rakımın hava yalıtım gücü (arıza gücü) üzerindeki etkisi.
Rakımın Hava Dielektrik Dayanımı (Kırılma Dayanımı) Üzerindeki Etkisi
Yükseklik arttıkça hava yalıtım gücü azalır.2000 - 4500 metre arasında, rakım 1000m yükseldiğinde, anma akımı %12-15 azalır.GB/T16935.1 referansı, Yalıtım boşluğunu uygun şekilde düzeltin.
Sigorta terminalleri arasındaki yalıtım mesafesi genellikle standart olarak gerekli olan GB/T16935.1, Tablo A1 ve A2 Yalıtım boşluğundan çok daha fazladır.Daha küçük hacimli bireysel sigortalar dışında, yalıtım boşluğunu kontrol etmeye gerek yoktur.
Sigorta bandı ile diğer canlı yapılar ve topraklama arasındaki yalıtım boşluğu, kullanıcının yüksekliğin etkisini dikkate alması gerekir.
SSS
Soru 1: Bir sigorta nasıl seçilir?
Cevap:Başlangıçta size bir müşteri gerçek başvuru formu göndereceğiz.Genel olarak, uygulama alanınızı, çalışma akımı ve çalışma voltajını, kurulum yöntemlerini, sertifikasyon gerekliliklerini ve diğer parametre gerekliliklerini temizlememiz gerekir.
