| Anma Gerilimi: | AC125V/DC80V | Anma akımı: | 10A-500A |
|---|---|---|---|
| Koruma Tipi: | aR | Kapasiteyi aşmak: | DC2700A |
| Gereksinimleri karşılamak: | UL248-13, ISO8820, JASO-D622,RoHS | ||
| Vurgulamak: | 10Amper Bolt Down Sigorta,500Amper Enerji Depolama Sistemi Sigortası |
||

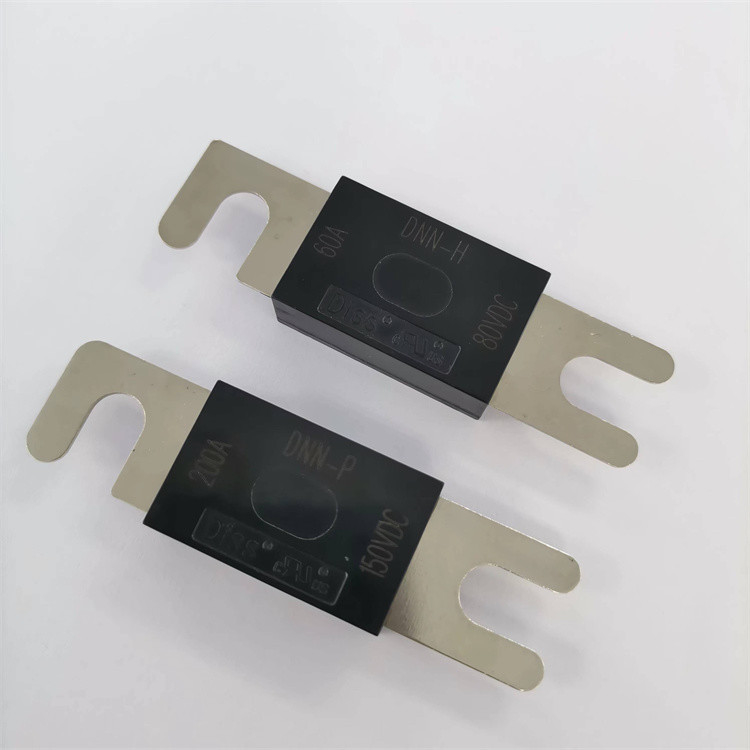

AC125V/DC80V DNN-H serisi enerji depolama sigortası
Dissmann DNN-H serisi sigortalar UL sertifikalı olup, devrede aR Koruması için kesme kapasitesi DC2.7KA olan alçak gerilim sigortalarıdır ve bu seri sigortalar enerji depolama sistemi, pil takımı, kontrol modülü koruması vb. için kullanılabilir.
Anma Akımı ≤275A Nominal Akım ≥300A
Nominal akım ≥300Amper olduğunda, temas ayağı daha kalın olacaktır.
2. Dissmann Fuse arasından seçim yapabileceğiniz ürün tipi:
modeli | Ürün Kodu | Anma akımı A | Gerilim düşümü mV | Kurulum gereksinimi |
| DNN-H | DNN-H-35 | 35 | 130 | M8 cıvatasını takın, önerilen tork 10N·m ±1 N·m |
| DNN-H-40 | 40 | 125 | ||
| DNN-H-50 | 50 | 120 | ||
| DNN-H-60 | 60 | 116 | ||
| DNN-H-80 | 80 | 112 | ||
| DNN-H-100 | 100 | 110 | ||
| DNN-H-125 | 125 | 105 | ||
| DNN-H-130 | 130 | 100 | ||
| DNN-H-150 | 150 | 96 | ||
| DNN-H-175 | 175 | 90 | ||
| DNN-H-200 | 200 | 86 | ||
| DNN-H-225 | 225 | 83 | ||
| DNN-H-250 | 250 | 80 | ||
| DNN-H-275 | 275 | 77 | ||
| DNN-H-300 | 300 | 75 | ||
| DNN-H-325 | 325 | 83 | ||
| DNN-H-350 | 350 | 81 | ||
| DNN-H-400 | 400 | 80 | ||
| DNN-H-425 | 425 | 78 | ||
| DNN-H-450 | 450 | 78 | ||
| DNN-H-500 | 500 | 76 |
3. DC80V Bolt-down sigortasının malzemeleri:
Bileşen Adı | Malzeme |
ayak ile temas | Bakır alaşımı |
numen | Elektrikli ahşap kabuk |
4. Sigortanın performans kriterleri:
| Yük | Açılış zamanı | |
| 10A~500A | ||
| dakika | maks. | |
| %110 | 14400 | ∞ |
| %160 | 10 | ∞ |
| %200(≤200A) | 0 | 100 |
| %200(＞200A) | 0 | 300 |
| %250(≤200A) | 0 | 60 |
| %250(＞200A) | 0.8 | 120 |
| %600 | 0.02 | 10 |
5. 80VDC sigortanın akım karakteristik eğrisi:
6. Dissman 80VDC geçmeli sigortanın uygulanması:
