Ürün ayrıntıları:
|
| Anma Gerilimi: | AC125V/DC80V | Anma akımı: | 10A-500A |
|---|---|---|---|
| Koruma Tipi: | aR | Kapasiteyi aşmak: | DC2700A |
| Gereksinimleri karşılamak: | UL248-13, ISO8820, JASO-D622,RoHS | Tip: | Düz fiş tipi otomobil sigortası |
| Vurgulamak: | Dissmann Alçak Gerilim Sigortası,Enerji Depolama Sistemi Sigortası AC125V |
||

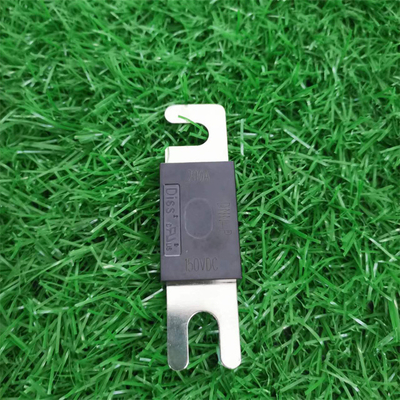

UL Sertifikası Sigorta Alçak Gerilim 80VDC Sigorta DNN-H serisi
Anma Akımı ≤275A Nominal Akım ≥300A
Nominal akım ≥300Amper olduğunda, temas ayağı daha kalın olacaktır.

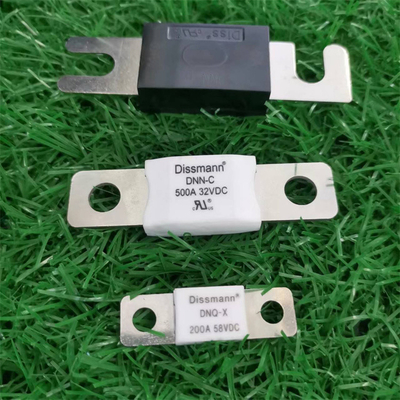

2. Dissmann Fuse arasından seçim yapabileceğiniz ürün tipi:
modeli | Ürün Kodu | Anma akımı A | Gerilim düşümü mV | Kurulum gereksinimi |
| DNN-H | DNN-H-35 | 35 | 130 | M8 cıvatasını takın, önerilen tork 10N·m ±1 N·m |
| DNN-H-40 | 40 | 125 | ||
| DNN-H-50 | 50 | 120 | ||
| DNN-H-60 | 60 | 116 | ||
| DNN-H-80 | 80 | 112 | ||
| DNN-H-100 | 100 | 110 | ||
| DNN-H-125 | 125 | 105 | ||
| DNN-H-130 | 130 | 100 | ||
| DNN-H-150 | 150 | 96 | ||
| DNN-H-175 | 175 | 90 | ||
| DNN-H-200 | 200 | 86 | ||
| DNN-H-225 | 225 | 83 | ||
| DNN-H-250 | 250 | 80 | ||
| DNN-H-275 | 275 | 77 | ||
| DNN-H-300 | 300 | 75 | ||
| DNN-H-325 | 325 | 83 | ||
| DNN-H-350 | 350 | 81 | ||
| DNN-H-400 | 400 | 80 | ||
| DNN-H-425 | 425 | 78 | ||
| DNN-H-450 | 450 | 78 | ||
| DNN-H-500 | 500 | 76 |
3. DC80V Bolt-down sigortasının malzemeleri:
Bileşen Adı | Malzeme |
ayak ile temas | Bakır alaşımı |
numen | Elektrikli ahşap kabuk |
4. Sigortanın performans kriterleri:
| Yük | Açılış zamanı | |
| 10A~500A | ||
| dakika | maks. | |
| %110 | 14400 | ∞ |
| %160 | 10 | ∞ |
| %200(≤200A) | 0 | 100 |
| %200(＞200A) | 0 | 300 |
| %250(≤200A) | 0 | 60 |
| %250(＞200A) | 0.8 | 120 |
| %600 | 0.02 | 10 |
5. 80VDC sigortanın akım karakteristik eğrisi:
6. Dissman 80VDC geçmeli sigortanın uygulanması:
